重型打孔装订机SUPER600

重型打孔装订机SUPER600

重型打孔装订机SUPER600
重型打孔装订机SUPER600重型打孔装订机SUPER600重型打孔装订机SUPER600重型打孔装订机SUPER600
产品目录重型工业打孔机
画册查看大图
产品规格SUPER600
工作宽度600mm
打孔厚度5mm
装订厚度2.5-4mm
可调纸边距离2-6mm
工作方式电动(配脚踏开关,半自动文本打孔机)
消耗功率1500W
工作电源220V/50HZ
机器尺寸1000*540*1110mm
港口上海/宁波
支付方式T/T
更新时间2019-11-17
详细信息

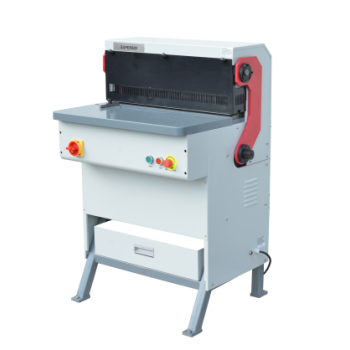

二合一重型工业装订打孔机 SUPER600


本自动文本打孔机,根据不同需求,方便快速的拆装、自用组合各种打空格组件,轻松完成胶圈、铁圈、单线圈以及特殊挂历刀具等多种功能打孔、装订等需要;

独立使用或者连体使用的受控压紧模的设计,方便、搞笑、快捷;

自带过热保护装置的电机,可保证连续24小时工作完成批量装订作业;

低噪音,适合文印店及数码印刷厂使用;

抽拉式集屑盒方便清除废纸屑,保证了良好的工作环境。



  • 工作宽度: 600mm

  • 打孔厚度:5mm

  • 装订厚度:318-500张/(根据不同圈型而定)

  • 可调纸边距离:2-6mm

  • 打孔速度:4860 次/分钟(可)选

  • 消耗功率:1500W

  • 机器尺寸:1000X540X1110mm

  • 机器重量: 270千克



最大限度

  • 最大装订厚度:318-500张/(根据不同圈型而定)

  • 最大工作宽度:600mm

  • 最大打孔厚度:2.5-4mm

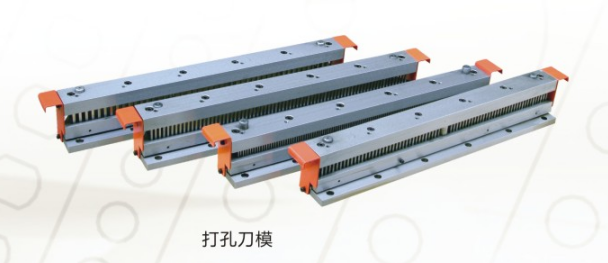

具有十余种不同功能的打孔刀具可供选择使用,每组刀具均具备专业标准的打孔边孔距可调功能。





1mm=10张纸, 基于80g 纸 。


操作调试方法(图二)

1、 根据文本装订需要的孔型,决定选择刀模。

2、 调整靠尺,保证打孔的基准定位,当调整合理后,锁紧靠尺。

3、 边宽调整:边宽由边宽条的形状决定,边宽条插入模具右端下部的槽孔内,1组边宽条由AB两根组成。

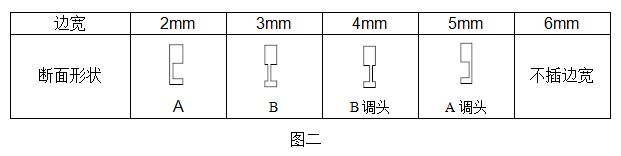

4、 边宽尺寸选择如(图二)所示:



5、  先用单张纸试打一次,核对孔型和边宽尺寸,然后才正式打纸。一般可打30张纸左右,打封面硬厚纸或PVC封面时,厚度减半。

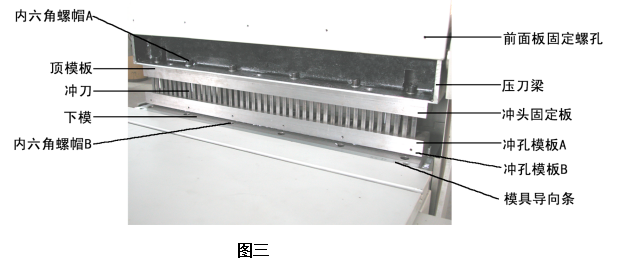

 拆缷模具如(图三):

1、   停下机器,切断电源,打开前面板,拧下前面板固定螺丝,向上拔出前面板。

2、   在冲头固定板和冲孔模板A之间垫上专用垫高块(2片等高),左右两端各垫上1片,确保冲刀刀锋不被损坏。

3、 松开并拧下内六角螺钉AB,从右方小心抽出模具,放置到安全地方,待下次使用。




安装模具如(图四):

1、首先切断电源。

2、沿模具导向条推入需安装的模具,对准螺孔,拧紧内六角螺钉AB

3、模具安装完毕后,必须拆下左右模具拉手。

(图四)

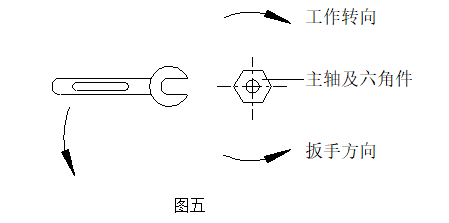

4、用专用扳手扳动主轴,方向与工作方向相反,这时压刀梁可上下运动,并且靠上模具,然后拧上安装螺丝如(图五)。


5、再反稍稍转动六角件,取出等高块,安装完毕,扳手再沿扳手方向转动12圈,待正常后可通电试机如(图五)。

 抽刀步骤:

 根据装订冲孔不损伤文本边缘为前提,决定选择抽刀位置,必要时可以拔掉冲到文本边缘的冲     刀,抽刀数不应大于4支。拔刀步骤如下:

   1、缷下内六角螺帽A,取下顶模板。

   2、用专用铜棒敲出冲刀,敲击方向从下模对准冲刀孔往上敲出,保存好冲刀和顶块,盖上顶模   板,拧紧内六角螺钉。

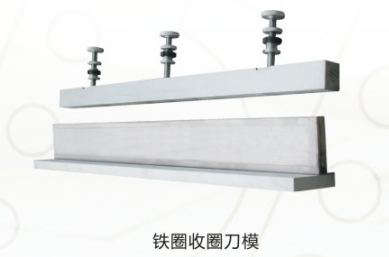

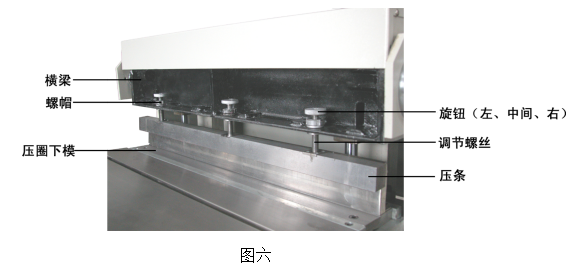

 压圈模的安装方法如(图六):

1、 压圈装订模由上模压条和下模底座两部分组成,并形成压圈槽,后面磁铁将铁圈吸住,分别固定在相应的横梁和基座上,安装如下:

上模压条上有三个固定调节螺丝,由下向上套入横梁上的三个孔内,接着加弹垫、旋紧调节    螺丝,最后加上螺帽和调节旋钮。



2、 装入下模,将下模推入基座槽内,紧固螺钉。


六、 压圈模的调整(使用方法)

本机备有移动压圈刻度标尺二只,根据铁圈尺寸在刻度标尺上找到位置,方法如下:

1、 按刻度尺调整好压圈尺寸;

2、 调节旋钮有3个,左右两个调节旋钮应同步调节到刻度尺寸,中间调节旋钮只起顶压作用,所以在调节时可先将中间调节旋钮旋起,待左右调节旋钮调节到尺寸后再旋下,适度顶紧压条,这时可开机进行试压,尺寸不对时可再次调整,当尺寸准确后锁紧螺帽。



 注意事项:

1、 在更换模具时,机器必须切断电源,拔下电源插头,防止误操作引起事故的发生。

2、 使用过程中,模具半月加一次油,用刷子将20#机油均匀刷到冲模刀上和导柱上。

3、 油盘的油每年更换一次,每季度拆开后盖板检查油盘中的油量,油面高度应使拨油片端部插入油面3-5㎜为宜。

我们在包装前会做大量测试,确保机器100%品质保证。
